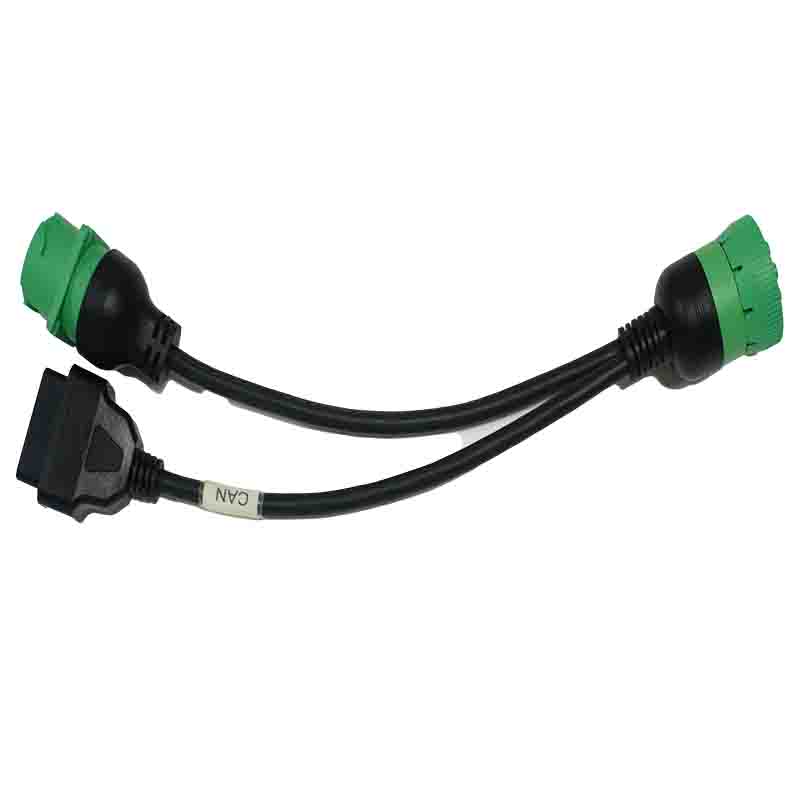

CUMMINS 9 weiblich und OBD weiblich

Der CAN CUMMINS 9P-Buchse auf 9P-Buchse und OBD-Buchse-Adapter ist ein wichtiges Werkzeug für die Diagnose und Telematik von Schwerlastfahrzeugen und dient als Datenbrücke für den gleichzeitigen Zugriff auf Fahrzeugkommunikationsnetzwerke. Es verfügt über eine robuste CUMMINS 9-polige Deutsch-Buchse – proprietär für den Anschluss an CUMMINS-Motorsteuermodule (ECMs) – an einem Ende, eine identische 9P-Buchse für die Durchleitung und eine integrierte standardisierte OBD-II-Buchse. Dieses Design löst ein häufiges Problem: Techniker, Flottenmanager und Ingenieure können gleichzeitig proprietäre Diagnosesoftware und Universalscanner verbinden, ohne dass die Funktionalität oder Signalintegrität verloren geht.

Die Hauptaufgabe des Adapters besteht darin, den Hochgeschwindigkeitsbus des Controller Area Network (CAN) anzuzapfen, insbesondere das SAE J1939-Protokoll, das die Kommunikation von Nutzfahrzeugkomponenten regelt. Es ermöglicht den Echtzeit-Datenfluss vom Motor-ECU zu externen Geräten über einen direkten physischen/elektrischen Weg und ermöglicht Benutzern den Zugriff auf CUMMINS ECM-Parameter – Motordrehzahl, Kraftstoffverbrauch, Kühlmitteltemperatur, Abgaswerte und Diagnosefehlercodes – sowohl über spezielle Software (z. B. INSITE) als auch über Aftermarket-Tools (Scan-Tools, Datenlogger, Telematikeinheiten) über den OBD-II-Anschluss.

Die 9P-zu-9P-Durchleitung behält die ursprüngliche Diagnoseverbindung bei, sodass die Werkswerkzeuge für die Programmierung/Kalibrierung angeschlossen bleiben und gleichzeitig das Signal für zusätzliche Überwachung/Datenerfassung aufgeteilt wird. Dadurch entfallen sperrige Splitter und das Risiko, bei komplexen Aufgaben wichtige Geräte abzutrennen. Der OBD-Port verallgemeinert den Zugriff und verwandelt die proprietäre Schnittstelle in einen Standard für das Flottenmanagement (Fahrzeuggesundheit/Fahrerverhalten), Emissionsprüfungen ( Einhaltung gesetzlicher Vorschriften ) und Leistungsanalysen ( Optimierung der Kraftstoffeffizienz ).

Für Forschungs- und Entwicklungsingenieure ist das Kabel von entscheidender Bedeutung für die Prototypenerstellung neuer Komponenten, da es die Einspeisung von Testbefehlen und die Überwachung der Netzwerkreaktion ermöglicht, während der Motor normal läuft. Intern sind die Pinbelegungen sorgfältig zugeordnet, um CAN-High-/CAN-Low-Kabel und Strom/Masse vom 9P-Stecker zu den richtigen OBD-II-Pins (normalerweise 6 und 14) zu leiten, um die Signalintegrität sicherzustellen und Kommunikationsfehler zu vermeiden. Sein passives Design bedeutet, dass es keine Daten verändert, sondern lediglich als zuverlässige Verbindung fungiert.

Die Anwendungen sind branchenübergreifend: Werkstätten nutzen Werkswerkzeuge für Fehlercodes und J1939-Lesegeräte über OBD, um intermittierende Sensorprobleme zu erkennen; Flotten vereinfachen die Telematikinstallation für Leerlaufzeiten, starkes Bremsen und die Überwachung des Kraftstoffverbrauchs. Compliance-Beauftragte verbinden tragbare Emissionssysteme über OBD.

Langlebige Deutsch-Stecker widerstehen Vibrationen, Feuchtigkeit und extremen Temperaturen und gewährleisten Zuverlässigkeit bei starker Beanspruchung. Dieser Adapter ist mehr als ein Kabel, er verbindet das proprietäre Ökosystem von CUMMINS mit universellen Standards, verlängert die Fahrzeuglebensdauer, verkürzt Ausfallzeiten, senkt Emissionen und vertieft das Verständnis für Maschinen, die den globalen Handel antreiben.
