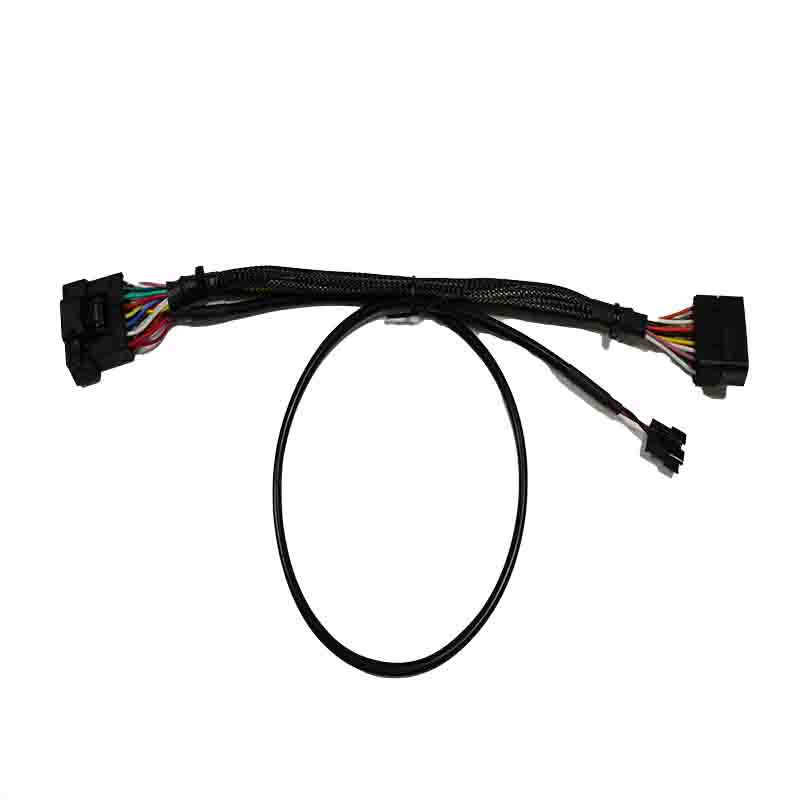

Universelle OBD-Kabel mit Standardsteckern und -längen

On-Board-Diagnosekabel (OBD) dienen als entscheidende Verbindung zwischen Fahrzeugen und Diagnosetools und ermöglichen Mechanikern und Autobesitzern den Zugriff auf Motordaten, die Fehlersuche und die Leistungsüberwachung. Ihre Funktionalität hängt von standardisierten Steckverbindern und geeigneten Längen ab, die je nach Fahrzeugmodell und Einsatzszenario variieren, aber den globalen Industrienormen entsprechen.

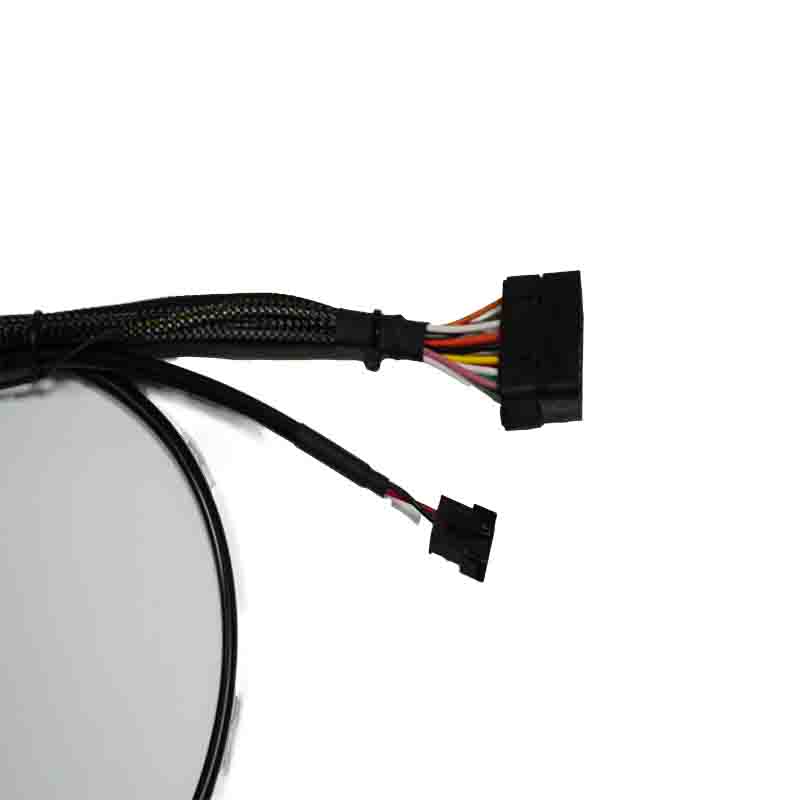

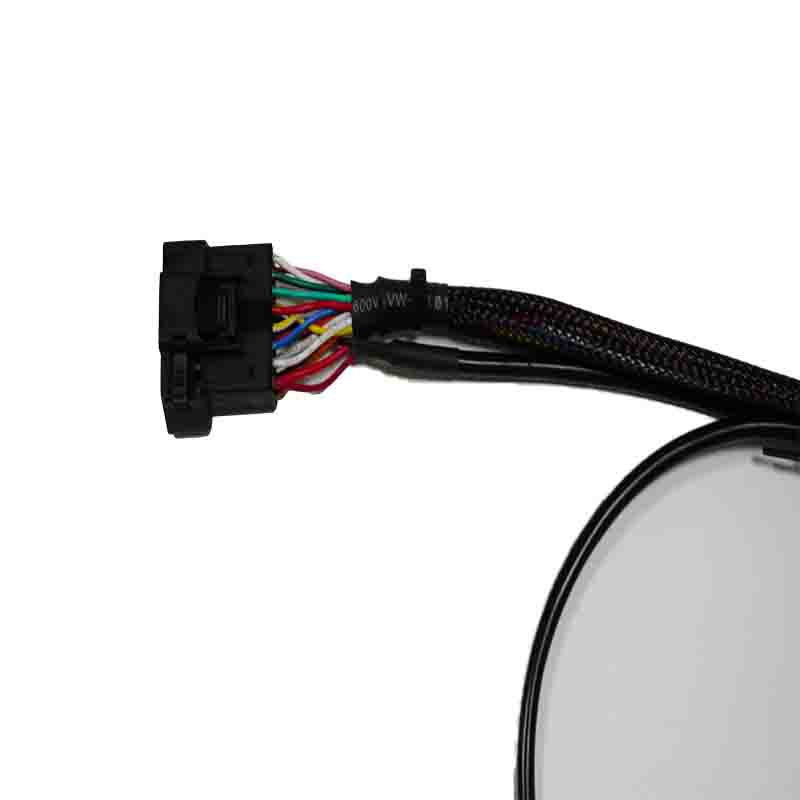

Der Grundstein universeller OBD-Kabel liegt in ihren Anschlüssen, die hauptsächlich durch zwei globale Standards geregelt werden: OBD-I und OBD-II. Die in den 1980er-Jahren eingeführten OBD-I-Stecker sind fahrzeugherstellerspezifisch und unterscheiden sich in der Anzahl der Pins (von 4 bis 16) und in der Form. Beispielsweise unterscheidet sich der 12-polige Stecker von GM vom 6-poligen Design von Ford. Dieser Mangel an Einheitlichkeit führte in den 1990er Jahren zur Einführung von OBD-II, vorgeschrieben durch Regulierungsbehörden wie die EPA in den USA und die ECE-Vorschriften der EU. OBD-II-Stecker verfügen über ein universelles 16-poliges Design, typischerweise rechteckig mit einer Trapezform, um ein umgekehrtes Einstecken zu verhindern. Schlüsselpins sind standardisiert: Pin 16 liefert 12 V Strom aus der Fahrzeugbatterie, Pins 4 und 5 dienen als Masse und Pins 6 und 14 kümmern sich um die CAN-Bus-Kommunikation, das vorherrschende Protokoll in modernen Fahrzeugen. Diese Standardisierung stellt sicher, dass OBD-II-Kabel in 98 % der weltweit nach 2001 hergestellten Fahrzeuge funktionieren.

Die Kabellänge ist ein weiterer wichtiger Parameter, der Zugänglichkeit und Signalintegrität in Einklang bringt. Die gängigsten Längen für Verbraucher und Profis liegen zwischen 1,5 und 3 Metern. Ein 1,5 Meter langes Kabel ist ideal für den persönlichen Gebrauch, da es ein tragbares Diagnosegerät ohne übermäßigen Spielraum mit dem OBD-Anschluss (normalerweise unter dem Armaturenbrett befindet) verbindet und so Stolperfallen und Unordnung reduziert. Professionelle Mechaniker bevorzugen oft 2,5 bis 3 Meter lange Kabel, um Diagnose-Laptops auf Werkbänken oder Fahrzeugsitzen bedienen und dabei eine stabile Verbindung aufrechterhalten zu können. Für spezielle Szenarien, wie z. B. Schwerlastkraftwagen, bei denen der OBD-Anschluss möglicherweise weiter vom Arbeitsplatz des Bedieners entfernt ist, gibt es längere Kabel (4–5 Meter). Diese erfordern jedoch eine abgeschirmte Verkabelung, um Signalverschlechterungen durch elektromagnetische Störungen (EMI) aus dem elektrischen System des Fahrzeugs zu mildern.

Hochwertige universelle OBD-Kabel kombinieren standardisierte Stecker mit langlebigen Materialien – PVC- oder TPE-Isolierung für Flexibilität, verzinnte Kupferleiter für effiziente Datenübertragung und vergoldete Steckerstifte zum Schutz vor Korrosion. Ganz gleich, ob ein Heimmechaniker einen Bluetooth-OBD-Adapter verwendet oder ein Händlertechniker eine erweiterte Diagnose durchführt: Die Einhaltung der Steckerstandards und die richtige Längenauswahl sorgen für eine zuverlässige, konstante Leistung und machen das einfache OBD-Kabel zu einem unverzichtbaren Werkzeug in der modernen Kfz-Wartung.
