OBDII 16P auf 8P 12P Kabel 280 mm lang

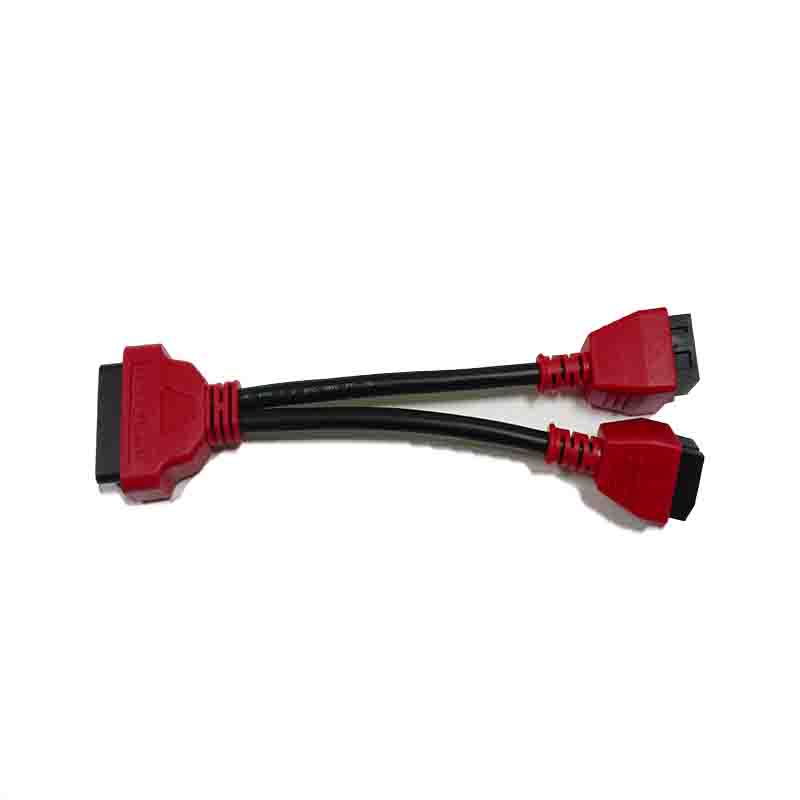

Die rote OBDII-16P-Buchse auf 8P+12P-Stecker (L=280 mm) wurde exklusiv für Chrysler-Fahrzeuge entwickelt und dient als wichtige Brücke zwischen Diagnosetools und den Bordsystemen des Fahrzeugs und erfüllt die besonderen Konnektivitätsanforderungen moderner Chrysler-Modelle, die mit Safety Gateway Module (SGW)-Technologie ausgestattet sind. Dieser Hochleistungsadapter beseitigt Kommunikationsbarrieren, die bei der Verwendung von Standard-Diagnosegeräten in neueren Chrysler-Fahrzeugen häufig auftreten, und ermöglicht eine nahtlose Datenübertragung für umfassende Fahrzeugwartung und -reparatur.

Der Kern der Funktionalität dieses Steckverbinders ist seine präzise Kompatibilität mit der 12+8-Pin-Diagnoseschnittstellenkonfiguration von Chrysler. Die OBDII-16P-Buchse entspricht den Standards SAE J1962 und ISO 15031-3 und verfügt über standardisierte Pinbelegungen für kritische Signale wie CAN High (Pin 6), CAN Low (Pin 14), K-Line (Pin 7) und Strom-/Masseanschlüsse (Pins 4, 5, 16). Es lässt sich nahtlos in 8P+12P-Anschlüsse umwandeln, die direkt mit dem SGW-Modul verbunden sind, und umgeht Sicherheitsbeschränkungen, um vollen Diagnosezugriff zu ermöglichen – einschließlich Lesen/Löschen von Diagnose-Fehlercodes (DTCs), Schlüsselprogrammierung, Cluster-Kalibrierung und Echtzeit-Parameterüberwachung (z. B. Motordrehzahl, Kühlmitteltemperatur, Kraftstofftrimm).

Der Steckverbinder ist auf Langlebigkeit und Zuverlässigkeit ausgelegt und verfügt über ein robustes rotes Gehäuse aus flammhemmendem PA66-Material, das Beständigkeit gegen hohe Temperaturen (-40℃ bis +105℃), Vibrationen und chemische Einwirkungen gewährleistet, die in Automobilumgebungen üblich sind. Das 280-mm-Kabel besteht aus sauerstofffreien Kupferleitern der Stärke 22 AWG und einer PVC-Isolierung und sorgt für einen niedrigen Kontaktwiderstand (<100 mΩ) und eine stabile Signalübertragung mit minimalen Störungen. Diese Länge bietet optimale Flexibilität bei der Diagnose und ermöglicht es Technikern, Diagnosewerkzeuge bequem zu bedienen, ohne die Verbindung zu belasten oder den Zugang zum Fahrzeuginnenraum einzuschränken.

Dieser Adapter ist mit einer Vielzahl von Chrysler-Modellen (einschließlich Chrysler 300, Pacifica ab 2018) sowie anderen FCA-Marken wie Dodge, Jeep und Maserati kompatibel und ein vielseitiges Werkzeug für professionelle Mechaniker und Automobil-Enthusiasten gleichermaßen. Es funktioniert nahtlos mit gängigen Diagnosegeräten wie OBDSTAR X300 DP, Autel MaxiSys und Actron-Scannern und unterstützt die Protokolle ISO 9141-2 und J1939 für eine umfassende Systemabdeckung. Die Plug-and-Play-Funktionalität vereinfacht die Einrichtung und macht eine komplexe Verkabelung oder Softwarekonfiguration überflüssig, während das farbcodierte Design die Sichtbarkeit und einfache Identifizierung in geschäftigen Werkstattumgebungen verbessert.

Zusammenfassend lässt sich sagen, dass die Chrysler-spezifische rote OBDII-16P-Buchse auf 8P+12P-Stecker (L=280 mm) Präzisionstechnik, langlebige Konstruktion und umfassende Kompatibilität kombiniert, um eine zuverlässige Diagnoselösung zu liefern. Ob bei routinemäßiger Wartung, komplexen Reparaturen oder fortgeschrittenen Programmieraufgaben – dieser Adapter gewährleistet ungehinderten Zugriff auf die Bordsysteme von Chrysler, spart Zeit und verbessert die Diagnosegenauigkeit für Automobilfachleute.
